16mm微型超高转速无刷空心杯电机系列 3.2~14.6mNm 5.1万转 霍尔/编码器闭环-EC16

所属系列：EC16

EC16系列为16mm微型超高转速直流无刷空心杯电机系列，提供24mm紧凑短机身（3.2mNm轻载高速）、40mm标准机身（7.4~7.5mNm、3.5万~5.1万转主力超高转速）以及56mm加长机身（14.6mNm双倍高扭矩、73.5W高功率）三种轴向尺寸梯度，额定电压全面覆盖12V、18V、24V、36V与48V。全系采用无铁芯无齿槽（Slotless BLDC）转子结构，消除了齿槽转矩脉动，转子转动惯量低至0.3~0.8g·cm2，具备极低的机械时间常数、高能量转换效率以及几万转高速下的低噪平稳运行特性。 本系列每个规格均提供“标准带霍尔反馈”与“-HE增量式编码器闭环反馈”两种配置选项卡：带霍尔款可搭配外置无刷驱动器或电调实现高效调速；编码器闭环款可配套EtherCAT、CANopen、RS485、Modbus-TCP等多种总线规格的低压伺服驱动控制器，实现高速稳速、精准定位与扭矩控制，广泛应用于牙医手机、骨科手术动力工具、微型精密夹爪、光学调焦模组及小型医疗自动化设备。

16mm微型超高转速无刷空心杯电机系列 3.2~14.6mNm 5.1万转 霍尔/编码器闭环-EC16 EC1640-18440
【提示】本图仅供展示
RoHSCE

系列概要特性

•

    •
  • 16mm微型法兰-Nema6标准规格

    • •
  • 涵盖24/40/56mm三种机身长度梯度

    • •
  • 额定扭矩覆盖3.2~14.6mNm，最高转速51300rpm

    • •
  • 12V/18V/24V/36V/48V多电压段可选

    • •
  • 无铁芯无齿槽结构，零齿槽效应，低噪平稳

    • •
  • 转子惯量低至0.3g·cm2，毫秒级动态响应

    • •
  • 全系支持带霍尔开环与编码器闭环（-HE）选型

    • •
  • 可配套多种总线低压伺服驱动控制器

    • •

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压18 V
输出功率33 W
电机反馈类型无
抱闸选项未集成
额定电流2.19 A
峰值电流29 A
极数2
反电势系数0.35
空载电流0.31 A
绝缘等级B级

机械与动力特性

电机法兰16 mm
英制代码NEMA 6
额定扭矩7.4 mN・m
额定转速44000 rpm
转动惯量0.583 g・cm²
空载转速50000 rpm
电机高度40 mm

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）20 mm
轴直径（电机输出轴）3 mm
凸台高度2 mm
凸台直径8 mm
安装孔位12 mm
安装孔类型螺纹孔
安装孔尺寸1.6 mm

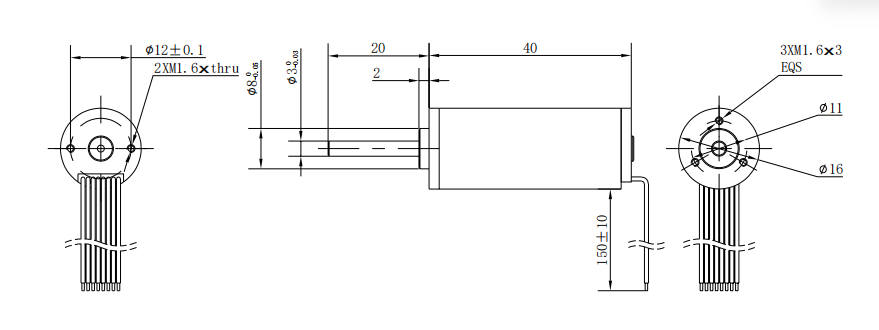

尺寸图

尺寸图

3D 预览

文档下载

  • 查看本系列全部 14 款规格型号 (选型参数表)
    型号 (SKU)配置概述
    EC1624-1232316mm微型短机身 12V 3.2mNm 3.2万转高转速带霍尔无刷空心杯电机-EC1624-12323
    EC1640-1844016mm超高转速 18V 7.4mNm 4.4万转带霍尔无刷空心杯电机-EC1640-18440
    EC1640-2451316mm超高转速 24V 7.4mNm 5.1万转带霍尔无刷空心杯电机-EC1640-24513
    EC1640-3650016mm超高转速 36V 7.5mNm 5万转带霍尔无刷空心杯电机-EC1640-36500
    EC1640-4850016mm超高转速 48V 7.4mNm 5万转带霍尔无刷空心杯电机-EC1640-48500
    EC1656-2448116mm长机身大扭矩 24V 14.6mNm 4.8万转带霍尔无刷空心杯电机-EC1656-24481
    EC1640-1234716mm高转速 12V 7.5mNm 3.5万转带霍尔无刷空心杯电机-EC1640-12347
    EC1624-12323-HE闭环16mm微型短机身 12V 3.2mNm 3.2万转高转速带编码器无刷空心杯电机-EC1624-12323-HE
    EC1640-18440-HE闭环16mm超高转速 18V 7.4mNm 4.4万转带编码器无刷空心杯电机-EC1640-18440-HE
    EC1640-24513-HE闭环16mm超高转速 24V 7.4mNm 5.1万转带编码器无刷空心杯电机-EC1640-24513-HE
    EC1640-36500-HE闭环16mm超高转速 36V 7.5mNm 5万转带编码器无刷空心杯电机-EC1640-36500-HE
    EC1640-48500-HE闭环16mm超高转速 48V 7.4mNm 5万转带编码器无刷空心杯电机-EC1640-48500-HE
    EC1656-24481-HE闭环16mm长机身大扭矩 24V 14.6mNm 4.8万转带编码器无刷空心杯电机-EC1656-24481-HE
    EC1640-12347-HE闭环16mm高转速 12V 7.5mNm 3.5万转带编码器无刷空心杯电机-EC1640-12347-HE
