86系列方形力矩增强直流无刷电机-YL86BL10504565

86系列方形力矩增强直流无刷电机-YL86BL10504565

86mm安装法兰(Nema34)的内转子电机是一款的三相直流无刷电机,带永久磁铁的转子在绕有线圈的固定定子里面围绕一个轴旋转。其优点是转子的转动惯量更小且散热性能更佳。这种电机特别适用于高速场合。该系列电机提升了功率密度,额定输出功率300W-750W,额定转速3000rpm。

简要特性

  • 86mm尺寸
  • 可配套编码器
  • 更长的寿命和更高的精度
  • 提供不同长度
  • 电机控制器/驱动器可用

规格参数

系列代码:YL86BL10504565
极数:4
相数:3
额定电压(VDC):48 VDC
额定转速(RPM):3000 RPM
额定扭矩(N-m):1.8 N-m
输出功率(Watts):565 Watts
额定电流(Amps):14.8 Amps
峰值扭矩(N-m):5.4 N-m
峰值电流(Amps):42 Amps
力矩常数(N-m/A):0.131 N-m/A
反电势常数(V/k RPM):13.7 V/k RPM
转动惯量(g·cm²):230 g·cm²
电机长度(mm):105 mm
重量(kg):3.4 kg
订货编码:YL86BL8004314

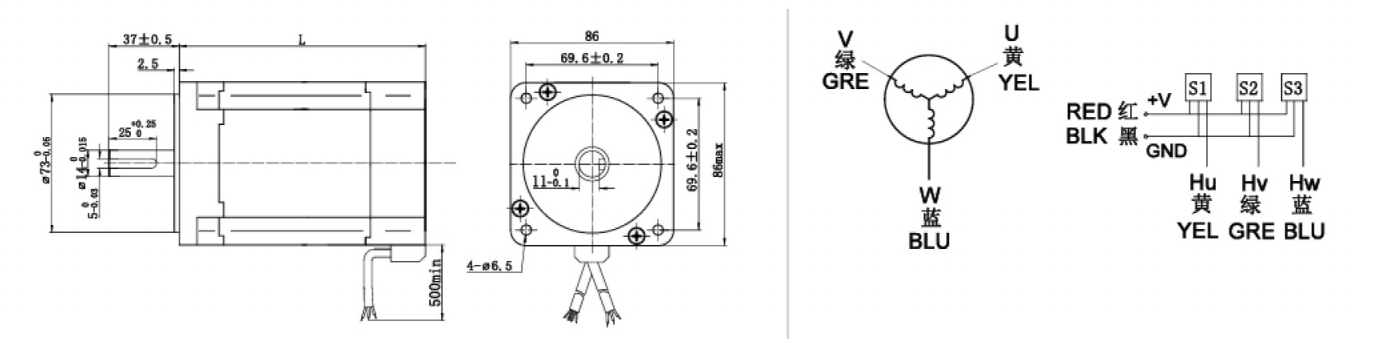

尺寸图

86系列方形力矩增强直流无刷电机-YL86BL10504565

文档下载

文件 类型 大小 最后更新 链接
86系列-力矩增强 pdf - 1月 / 18 / 2022   Download
