C5-E系列适用于多种不同接口的电机控制器/驱动器-C5-E

所属系列：C5-E

全能型步进电机驱动器，支持2相混合式步进电机和3相混合式步进电机，全矢量闭环的控制算法，支持编码器和霍尔信号输入闭环控制。多种总线规格可选CANopen、Modbus RTU、EtherCAT、EtherNetIP 总线版本可供选择。集成USB调试接口和配置接口，快速调试。支持新一代模块化的控制调试软件，欢迎与我们了解详情

C5-E系列适用于多种不同接口的电机控制器/驱动器-C5-E C5-E-2-11

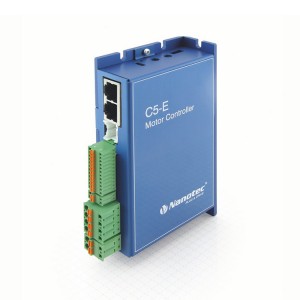

【提示】本图仅供展示
RoHSCE

系列概要特性

• 由现场总线，时钟和方向以及模拟/数字输入控制
• 易于通过CANopen，EtherCAT，以太网，EtherNet / IP或Modbus（RTU和TCP）进行参数设置
• 使用Plug＆Drive Studio进行简单编程
• 可编程用于独立操作
• 带编码器的闭环
• 刹车输出
• 大电流，小体积

技术参数

电气参数

控制接口USB
驱动电流10 A
驱动器峰值电流30 A
支持的反馈输入霍尔
驱动器适配电机类型无刷直流电机(ABI编码器)
支持的控制模式硬件端子控制
操作电压（上限）48 V
操作电压（下限）12 V
驱动额定功率（50V计算）500 W
数字输入5路数字输入PNP（5/24V)
数字输出3路漏极输出
模拟输入0-20mA
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
安全保护过热

驱动器接口与安装规范

接口形态（电源输入）螺纹端子
接口形态（电机动力输入）螺纹端子
接口形态（编码器输入）连接器
连接器型号（反馈输入）JST PADP-12V-1-S
接口形态（抱闸输出）螺纹端子
接口形态（数字 I/O）螺纹端子

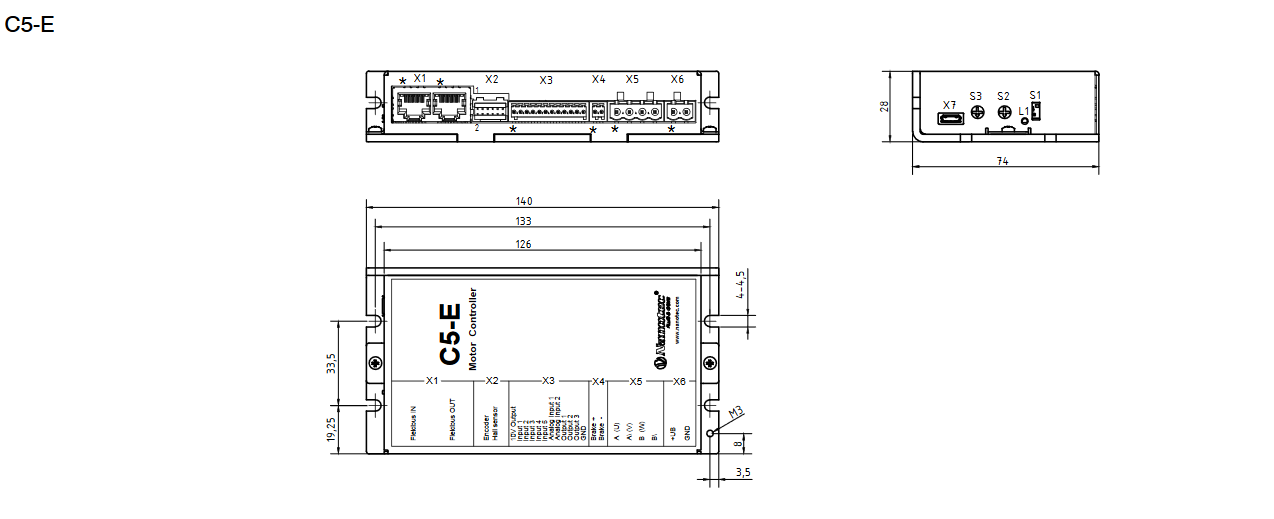

尺寸图

尺寸图

3D 预览

文档下载

规格选项
