总线型一体化无刷伺服电机Canopen/USB总线-PD2-CB-IP
所属系列:PD2-CB-IP
这款 Nema17(42 法兰)高防护一体化智能伺服电机采用德国集成式架构,在紧凑机身基础上升级 IP65 级防护能力,可有效抵御粉尘侵入与水流喷溅,从容应对潮湿、多尘的复杂工业环境。搭载 CANopen 工业总线通讯,配合全闭环控制系统保障 105W 额定功率精准稳定输出,运行状态实时反馈校正;支持灵活编程适配定制化工况,专为小型户外设备、食品轻工输送、纺织机械等对安装空间与环境适应性有双重要求的场景打造。

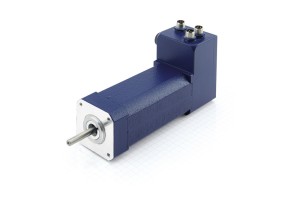

【提示】本图仅供展示


系列概要特性
• 一体化智能伺服电机
• CANopen总线通讯
• 全闭环控制系统
• 德国集成式伺服
• 支持灵活编程
• IP65高防护
• Nema17(42法兰)
• 额定105W
技术参数
电机电气参数
| 控制接口 | CANopen |
| 额定电流 | 3.3 A |
| 电机反馈类型 | 单圈绝对值编码器(集成式) |
| 电机编码器分辨率 | 1024 CPR |
| 抱闸选项 | 未集成 |
| 操作电压(上限) | 48 V |
| 操作电压(下限) | 12 V |
| 支持的控制模式 | 硬件端子控制 |
| 脚本编程 | NanoJ(C++) |
| 硬件端子控制 | 支持 |
| 动态链接库 | 支持 |
| 数字输入 | 4路数字输入PNP(5/24V) |
| 数字输出 | 2路漏极输出 |
| 模拟输入 | 0-20mA |
| 安全保护 | 短路 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 额定扭矩 | 25 N.cm |
| 额定转速 | 4000 rpm |
| 输出功率 | 105 W |
| 转动惯量 | 96 g・cm² |
| 电机高度 | 123.9 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号(电机总线输入) | GHR-04V-S |
| 接口形态(数字 I/O) | 螺纹端子 |
| 轴直径(电机输出轴) | 5 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 22 mm |
| 安装孔位 | 31 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 3 mm |
| 接口形态(电源输入) | 螺纹端子 |
力速特性曲线
3D 预览
文档下载
- 查看本系列全部 1 款规格型号 (选型参数表)
型号 (SKU) 配置概述 PD2-CB42CD-E-65-CYAN 42法兰CANopen集成式直流伺服电机-PD2-CB42CD-E-65-CYAN
