42mm闭环步进电机-17HS

所属系列：17HS

42法兰系列步进电机属于Nema17混合式步进电机，在整个体系中属于最常规的产品序列，所有电机支持预装HE系列增量编码器、BE系列免电池多圈绝对值编码器，配合我们的驱动器实现全闭环控制。所有电机提供丰富的总线驱动器规格。丰富的绕组规格可选，输出轴支持定制特殊加工，可独立销售开环，闭环，绝对值等不同版本的产品，详情请与我们联系

42mm闭环步进电机-17HS 17HS4804-BE17
【提示】本图仅供展示
RoHSCE

系列概要特性

暂无特性信息

技术参数

电机电气参数

电机类型步进电机带SSI编码器
电机反馈类型SSI多圈绝对值
电机编码器分辨率131072 CPR
额定电流1.5 A
极数50
绝缘等级B级
抱闸选项未集成

机械与动力特性

电机法兰42 mm
英制代码NEMA 17
保持扭矩430 mN・m
额定转速1000 rpm
转动惯量82 g・cm²
电机高度48 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态直接引出线
电机编码器连接器型号GHR-08V-S
电机制动器接口形态无制动器
电机制动器连接器型号none
轴直径（电机输出轴）5 mm
轴长度（电机输出轴）20 mm
凸台高度2 mm
凸台直径22 mm
安装孔位31 mm
安装孔类型螺纹孔
安装孔尺寸3 mm

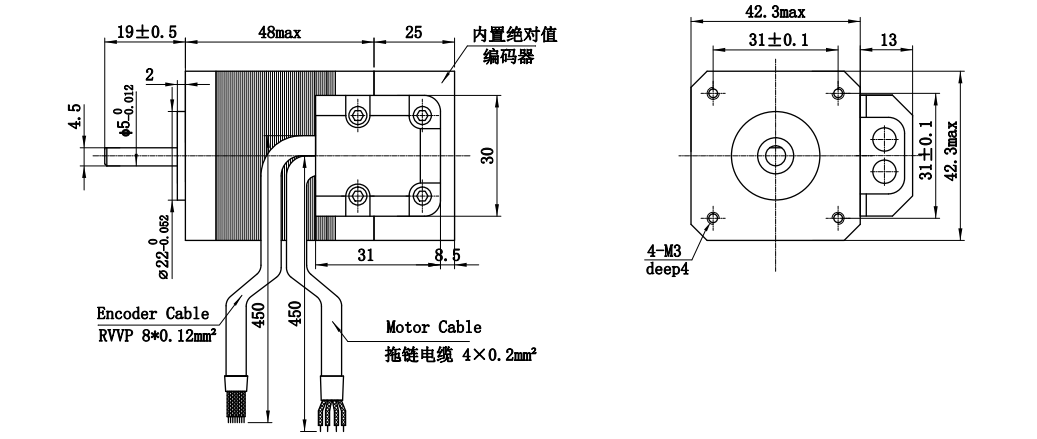

尺寸图

尺寸图

力速特性曲线

3D 预览

文档下载

规格选项

已选配置：17HS4804-BE17
