DF45S024050

DF45S024050

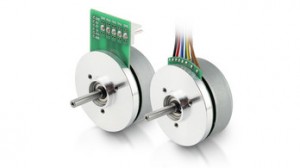

超薄 外转子BLDC电机,具有 16 个极,适用于需要在极小空间中实现高精度的应用场合。为了实现更高的转矩和更宽的性能范围,Nanotec 还提供具有相同结构的行星变速箱。提供三种长度以及集成接头或连接线。还可根据要求提供柔性 PCB。

简要特性

  • 超微型尺寸
  • 输出功率高
  • 转速高
  • 可配套驱动控制器

规格参数

型号代码:DF45S024050
额定功率(W):30 W
额定转速(rpm):5000 rpm
额定转矩(Ncm):5 Ncm
额定电流(A) :1.58 A
峰值电流(A):4.8 A
标称电压(A):24 A
转矩常数(Ncm/A):3.55 Ncm/A
转子的转动惯量(gcm²):99 gcm²
机身长度“A”(mm):18 mm
重量(kg):0.08 kg
订货编码:DF45S024050-

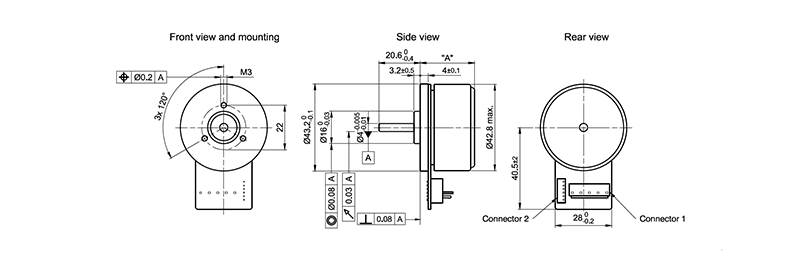

尺寸图

DF45S024050

文档下载

文件 类型 大小 最后更新 链接
DF45 pdf - 1月 / 19 / 2022   Download
