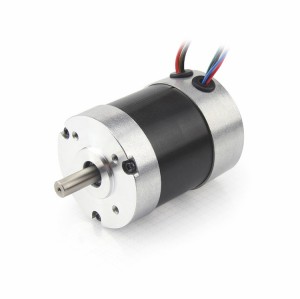

DB59M024035R-A

   高效、运行平稳的直流无刷电机,提供两种设计。DB59 的功率输出介于 84 W 至 220 W 之间(视版本而定),是这种尺寸中功能最强大的 BLDC 电机之一。为了实现更高的转矩和更宽的性能范围,Nanotec 还提供具有相同结构的行星变速箱。每种设计可提供四种长度。
通过在线配置程序,这款电机在订购时还可搭配磁性编码器或刹车。
提供具有圆形或角式设计的下列型号:
配有一个轴端和霍尔传感器的电机 (DB59 …-A)
配有两个轴端和编码器的电机 (DB59 …-B)
配有两个轴端、编码器和刹车的电机 (DB59 …-B3)

特征

  • 高转速
  • 寿命长,精度高
  • 不同长度可选
  • 有配套驱动器可选
  • 可加装编码器和减速机

规格参数

额定功率(W):135 W
额定转速(rpm):3500 rpm
额定转矩(Nm):0.37 Nm
法兰尺寸(mm):56 mm
电机类型:Brushless DC Motor
IP防护等级:IP54
可选:Encoder & Gearbox
可选驱动器 / 控制器:

C5-E - Motor controller for CANopen,EtherCAT,EtherNet/IP, Modbus RTU/TCP or USB



技术参数

尺寸图(mm)

文档下载

文件 类型 大小 最后更新 链接
DB59M024035R-A Data Sheet pdf 103.52KB 3月 / 10 / 2020   Download
DB59M024035R-A 3D Model stp 270.194KB 3月 / 10 / 2020   Download
