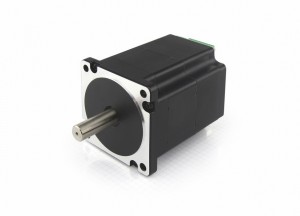

PD6-CB80M048030-E-09

PD6-CB80M048030-E-09

一体式伺服电机是内部集成驱动器与运动控制器的智能直流伺服电机。转速高达3000rpm, 非常适合空间受限的高动态应用。相比于传统的交流伺服电机,一体式伺服电机大幅简化空间安装和布线。仅需电源线和通讯线即可快速完成自动化系统的实施。已经广泛应用于贴标机,生产线,AGV等系统中。

简要特性

  • 一体化:电机+编码器+驱动器+运动控制器集成为一体
  • 支持定位,同步定位,插补,速度,同步速度,力矩,同步力矩多种控制模式
  • 可以方便地通过CANopen或USB进行参数设定,连接Plug & Drive Studio编程简单方便
  • 高精度和平稳运行
  • 一体式结构,可直接替换交流伺服电机
  • 适用高响应性应用场景

规格参数

型号代码:PD6-CB80M048030-E-09
额定转速(rpm):3000 rpm
额定电流 (RMS):14 A
额定功率(W):534 W
额定转矩(Ncm):170 Ncm
峰值电流 (RMS):40 A
接口:USB, CANopen, IO (时钟/方向;模拟)
机身长度(mm):113 mm
重量(kg):1.35 kg
工作电压:12 V直流 - 48 V直流
模拟输入的类型:0-10 V, 0-20 mA/0-10 V 可切换
订货编码:PD6-CB87S048030-E-

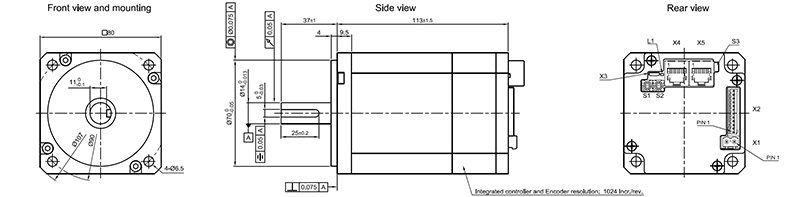

尺寸图

PD6-CB80M048030-E-09

文档下载

文件 类型 大小 最后更新 链接
PD6-CB pdf - 1月 / 19 / 2022   Download
