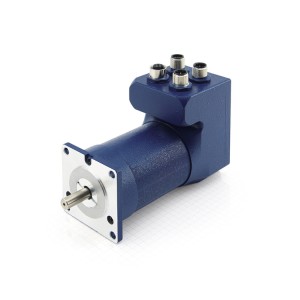

PD4-EB-E-1一体式伺服电机-Ethercat总线-额定功率220W-IP65防护

智能型集成式伺服电机,额定功率220W,内置CANopen总线驱动与控制,额定转速3500rpm,额定/峰值扭矩:0.6Nm/1.8Nm。M12航空接插件连接。一体化结构,省空间,省布线,简化电气系统。法兰尺寸56mm(Nema23)。

特性

  • 德国30年+技术积累
  • 集成式伺服电机,内置驱动器
  • 高速,高响应
  • IP65防护等级,防水防尘
  • Ethercat总线
  • 内置编程运动控制器
  • 全球领先的运动控制算法,平稳安静
  • 单圈绝对值编码器
  • 模拟量,数字量I/O功能支持自定义

规格参数

额定转速(rpm):3500rpm
力矩(Nm):0.6 Nm
控制接口:EtherCAT
电机法兰 (mm):56 mm
控制接口:EtherCAT
独立编程控制:Yes
输入 & 输出:

6个数字输入端(5/24V可切换)

2个模拟量输入端(0-10V可切换)

2个数字输出端 (最大 24 V/100 mA)

选装变速箱:
IP防护等级:IP65

尺寸图(mm)





文档下载

文件 类型 大小 最后更新 链接
PD4-EB59CD-E-65-1 Data Sheet pdf 226.961KB 12月 / 26 / 2019   Download
PD4-EB59CD-E-65-1 3D Model stp 2.588MB 12月 / 26 / 2019   Download
PD4E_EtherCAT_Technical-Manual_V1.0.2 pdf 3.402MB 12月 / 27 / 2019   Download
Product_Overview_PD4-EB pdf 530.007KB 12月 / 27 / 2019   Download
