多圈绝对值一体化步进（Modbus版本）-Nema17电机概览

多圈绝对值一体化步进（Modbus版本）-Nema17电机概览

42系列多圈绝对值一体化步进电机,内置多圈绝对值编码器、Modbus驱动器，可实现步进电机掉电位置记忆，找零无需传感器，采用IP64封闭式航空接插件，Modbus总线一体化步进电机提供基于不同长度电机规格多种型号选择，出轴端可按需定制生产。基于Modbus协议，可快速与各种HMI，PLC等主机系统联网控制。

Features

  • 内置12位多圈绝对值编码器
  • 无需安装零位传感器
  • 集成Modbus总线型驱动器
  • 一体化电机结构
  • 控制接口采用M12航插接头
  • 圆轴或D轴可选

规格参数

额定转速（rpm）:800rpm
力矩（Nm）:0.17-0.6 Nm
控制接口:Modbus RTU
电机法兰 (mm):42 mm
控制接口:Modbus RTU
独立编程控制:Yes
输入 & 输出:

1  digital  inputs (24V switchable)

选装变速箱:是
IP防护等级:IP54
定制化:圆轴/扁轴/轴长

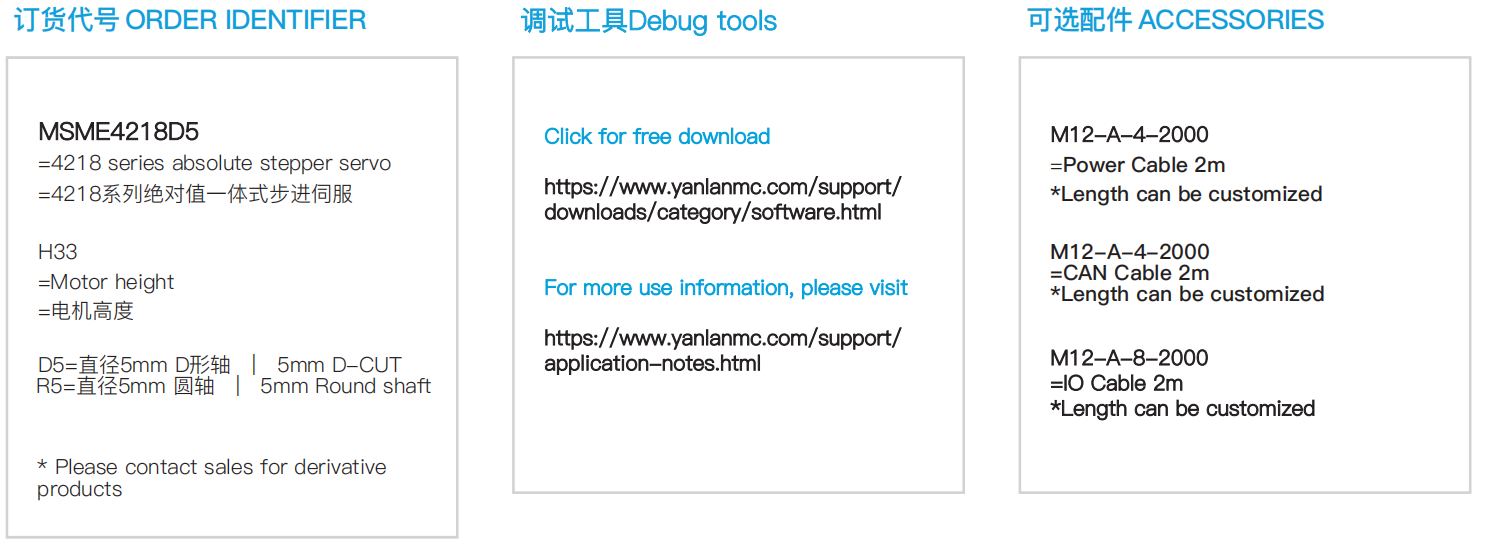

订货编码:MSME4218HxxD(R)5M-IP

Dimensions

 Motor parameters



文档下载

文件 类型 大小 最后更新 链接
MSME42H47D-IP技术手册Modbus协议版本 pdf 1.07MB 2月 / 20 / 2021   Download
MSME42H47D-IP外形尺寸图扁轴 pdf文件 pdf 1.07MB 2月 / 20 / 2021   Download
MSME42H47R-IP尺寸图圆轴-PDF文档 pdf 1.07MB 2月 / 20 / 2021   Download
MSME42H47D-IP三维图扁轴 STP文件 stp 1.07MB 2月 / 20 / 2021   Download
MSME42H47D-IP三维图圆轴 STP文件 stp 1.07MB 2月 / 20 / 2021   Download
