集成式总线型伺服电机-额定135W- PD4-CB-08

集成式总线型伺服电机-额定135W- PD4-CB-08

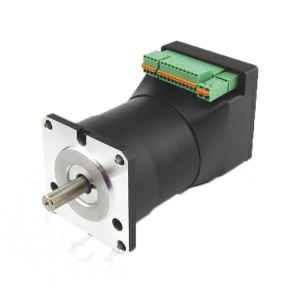

集成了控制器和编码器的智能BLDC电机。 非常适合空间受限的高动态应用，可以替代AC交流伺服。 内置驱动器和控制的节省空间的多合一伺服系统，简化了安装。 法兰尺寸：56毫米。额定输出135W，峰值输出405W。额定输出0.37Nm，峰值输出1.11Nm

Features

  • 由现场总线，时钟和方向或模拟/数字输入控制
  • 易于通过CANopen进行参数设置
  • 使用Plug＆Drive Studio进行简单编程
  • 带单圈绝对编码器的闭环
  • 使用寿命长
  • 替代AC交流伺服



规格参数

额定转速（rpm）:3500rpm
力矩（Nm）:0.37 Nm
控制接口:CANopen
电机法兰 (mm):56 mm
控制接口:CANopen
独立编程控制:Yes
输入 & 输出:

4个数字输入端 (5/24V可切换)

1个模拟量输入端 (0-20 mA/0-10 V切换)

2个数字输出端(最大 24 V/100 mA)



选装变速箱:是
IP防护等级:IP54
定制化:R圆轴 D扁轴 K键槽
订货编码:PD4-CB59M024035-(R)-CYAN



尺寸图（mm）





文档下载

文件 类型 大小 最后更新 链接
PD4C_CANopen_Technical-Manual_V2.0.1 pdf 5.768MB 12月 / 27 / 2019   Download
Product_Overview_PD4-CB pdf 299.811KB 12月 / 27 / 2019   Download
PD4-CB59M024035-E-08 Data Sheet pdf 99.07KB 12月 / 26 / 2019   Download
PD4-CB59M024035-E-08 3D Model stp 2.427MB 12月 / 26 / 2019   Download
