一体化直流无刷电机适用于数字输入和模拟量调速控制基础应用

一体化直流无刷电机适用于数字输入和模拟量调速控制基础应用

一体化的直流无刷电机集成了基本电机控制器。除速度控制外,该控制器还支持基于霍尔信号的定位。支持PC软件对控制器进行参数设定。通过数字输入进行位配置即可快速轻松地设置和选择 16 种不同的运动曲线。 通过电机的 4 象限控制和正弦变换实现高性能和平稳运行,运动曲线的简单参数化。模拟输入和数字输出可单独配置。特别适用于需要直流无刷电机速度运行的应用,包括空心杯电机的速度控制等

Features特性

  • 高性能一体化无刷电机(0-50W)
  • 简单运动编程下载
  • 丰富的IO点和模拟量输入点
  • 速度和霍尔定位控制
  • 通过电机的 4 象限控制和正弦变换实现高性能和平稳运行
  • 运动曲线的简单参数化
  • 模拟输入和数字输出可单独配置
  • 德国30年+技术积累
  • 支持加速度和减速度自由配置
  • 特别适用于需要可调速度的基础应用环境

规格参数

额定转速(rpm):4000rpm
力矩(Nm):0.125 Nm
控制接口:RS485
电机法兰 (mm):42 mm
控制接口:RS485
独立编程控制:Yes
输入 & 输出:

4个Digital input数字量输入(24V)

1个模拟量输入(0-10V)

2个数字量输出(集电极开漏)

选装变速箱:
IP防护等级:IP54
定制化:R出轴 D扁轴 K键槽
订货编码:pdec42050024di24

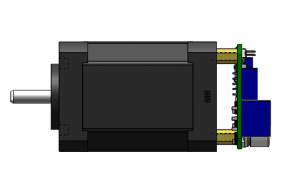

尺寸图(mm)

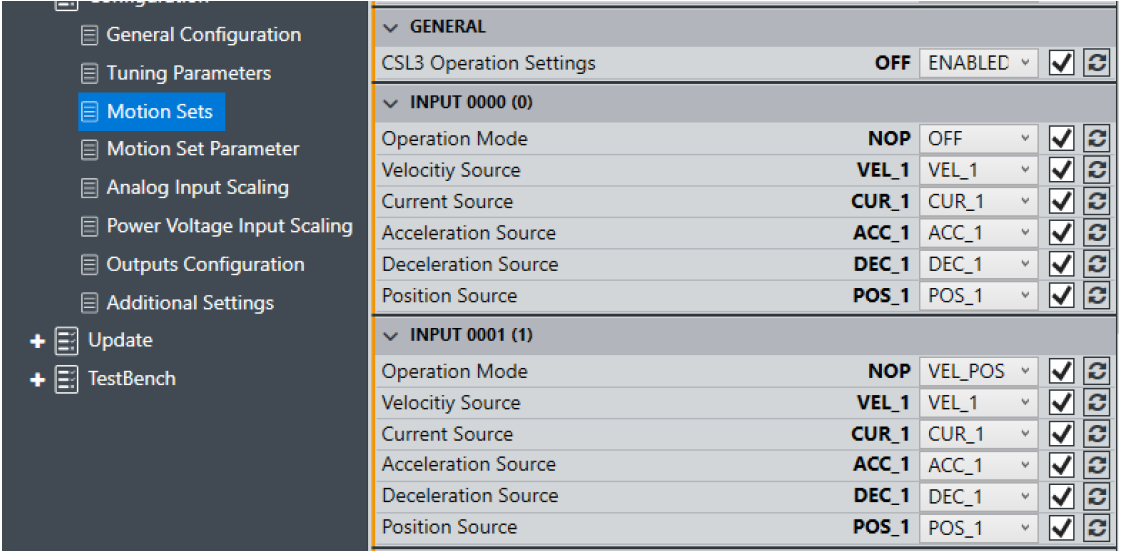

上位机简单配置运动逻辑并下载保存

支持的控制模式如下:

 Profile Velocity with target speed via digital inputs
■ Profile Velocity with Target speed via analog input
■ Profile Velocity with Target speed via supply voltage
■ Profile Position with target position via digital inputs
■ Homing on Block

 通过数字输入控制不同的转速

■ 通过模拟输入,设定速度与目标速度

■ 通过电源电压将轮廓速度与目标速度结合起来

■ 通过数字输入与目标位置的轮廓位置

■ 堵转找零

■ 霍尔定位控制
