20MBG38G0601E8000-L195

微型滚珠直线丝杆伺服步进电机,20mm安装法兰,集成高精度伺服编码器于一体。20MBG38G0601采用6mm直径高强度滚珠丝杆,导程1mm,同时加装高达8000 分辨率的高精度编码器,的适合于精确的定位应用。

Features

  • 一体化结构
  • 丰富的电机规格可选
  • 更长的寿命和更高的精度
  • 不同的丝杠长度可选
  • 内置编码器版本可选
  • 电机驱动器/电机控制器可选
  • 理论可达0.2um/步

规格参数

推力(N):70 N
速度(mm/s):10 mm/s
法兰尺寸(mm):20 mm
步长(um):0.25 um
机身长度(mm):38 mm
导程/螺距(mm):1mm或者2mm mm
行程L1(mm):按需生产 mm
输出类型:外部驱动式
内置编码器:
可选:编码器
定制化:L1 Different lengths available
可选驱动器 / 控制器:

电机驱动与控制器同步配套

订货代号:20H38MBG0401E2000-L1
品牌制造商:YANLANMC

DIMENSIONS (MM)

 20MBGxxE2000 (A built-in encoder)(伺服版本)



*尺寸图纸请与YANLANMC(研蓝)获取完整的图纸规格



Force-Velocity Curve力速特性

 *Measured in the laboratory, safety margin must be greater than the above value 30% to 50%

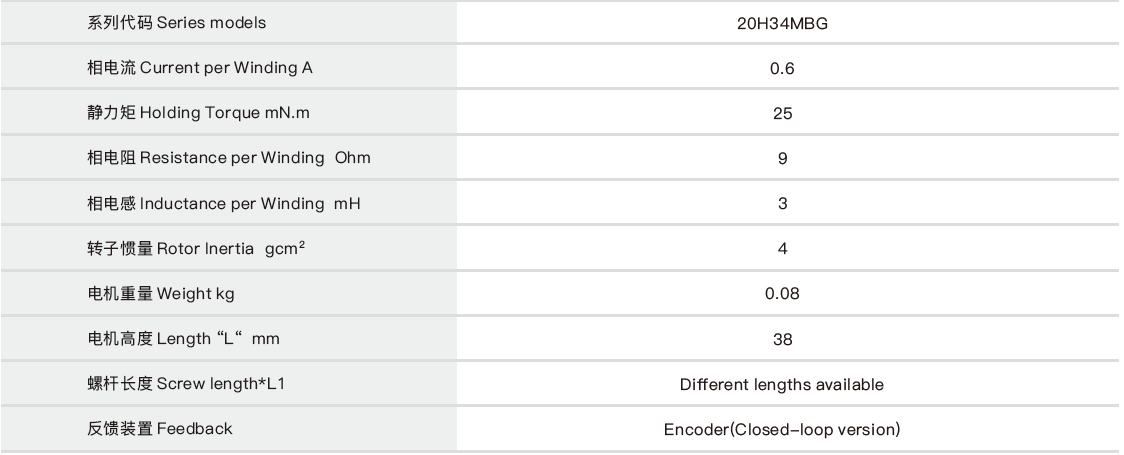

MOTOR PARAMETERS

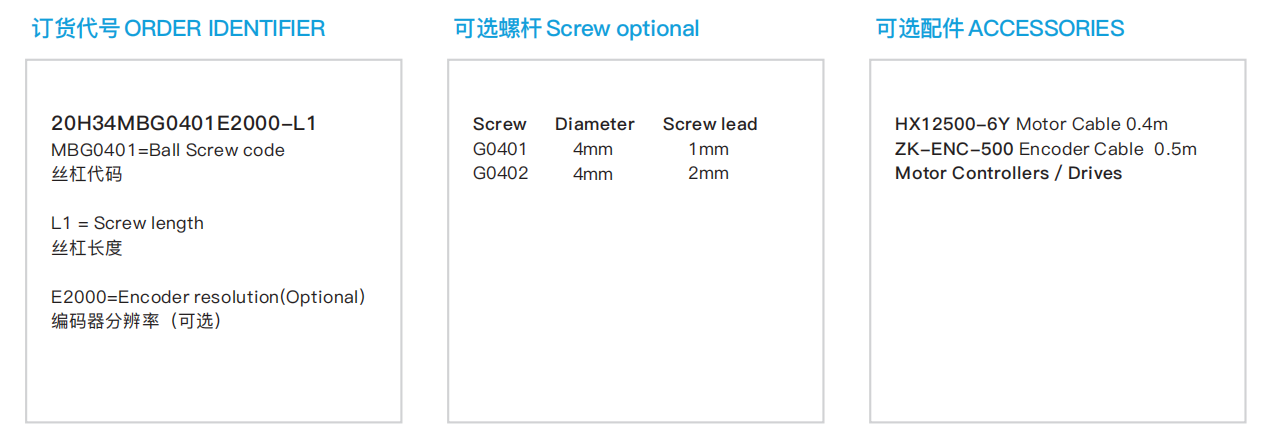

ORDER IDENTIFIER
