外驱式滚珠丝杠电机-35MBG概述

Nema14外部驱动式线性执行器集成了滚珠丝杠和步进电机,无联轴器,使用寿命更长,精度更高。 提供不同长度的滚珠螺杆。还提供用于位置反馈的内置编码器。适用于医疗,光学和其他应用

特性

  • Nema14(35mm)系列线性步进伺服电机
  • 更高的寿命和精度
  • 不同长度规格可选
  • 内置进口滚珠丝杠
  • 细分电机驱动器/控制器可选
  • 内置闭环和开环版本可选

规格参数

推力(N):0-150 N
速度(mm/s):0-60 mm/s
法兰尺寸(mm):35 mm
机身长度(mm):34 mm
输出类型:外部驱动式
内置编码器:
可选:编码器
定制化:L1 不同长度可选
可选驱动器 / 控制器:

电机控制器/驱动器可选

版本

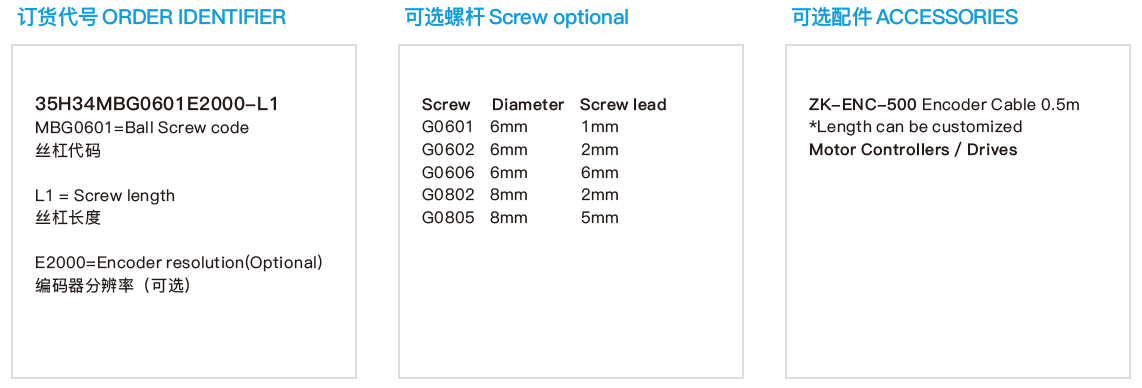

订购代号

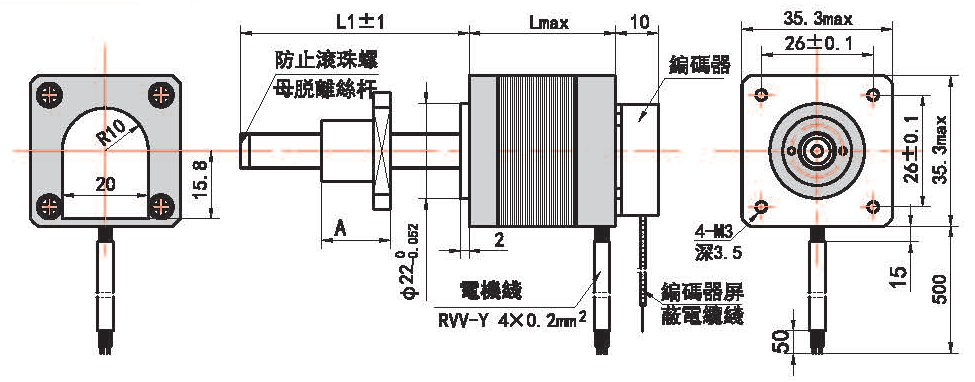

尺寸 (MM)

35H34MBG

35H34MBGE

螺母-G0601/0602(左)  G0606(右)



螺母-G0802(左)  G0805(右)

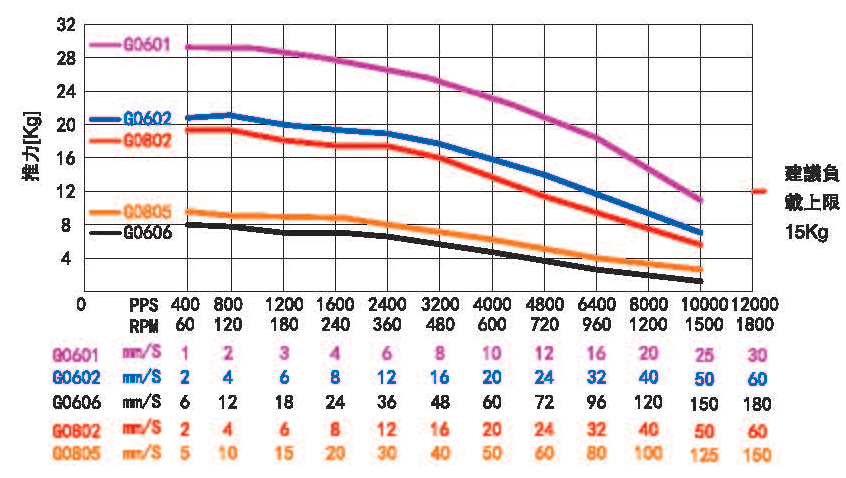

推力速度曲线-35MBGE

 *在实验室测量,安全余量必须大于上述值的30%至50%



文档下载

文件 类型 大小 最后更新 链接
35MBG-External_Linear_Actuator pdf 353.972KB 3月 / 16 / 2020   Download
Yanlan Ball Screw Type Linear Actuator Catalog pdf 5.629MB 3月 / 18 / 2020   Download
Motor Controllers Drives Catalog pdf 12.145MB 12月 / 19 / 2019   Download
