外驱式滚珠丝杆直线步进电机-57H76MBG

外驱式滚珠丝杆直线步进电机-57H76MBG

NEMA 23(56 mm)线性执⾏器,具有⾼推⼒和拉⼒。⽆需联轴器。 滚珠丝杠具有更⻓的使⽤寿命和更⾼的精度。 还提供⽤于位置反馈的内置⾼精度编码器。 精密线性轴的理想选择。

简要特性

  • 集成滚珠丝杠和电机
  • 更⻓的寿命和更⾼的精度
  • 提供不同⻓度
  • 提供内置编码器
  • 电机控制器/驱动器可⽤
  • 使⽤我们的控制器为0.0025mm /步

规格参数

型号代码:57H76MBG
相电流(A):4.0 A
静⼒矩(mN.m):1.6 mN.m
相电阻(Ohm):0.5 Ohm
相电感(mH):1.25 mH
转⼦惯量(gcm²):460 gcm²
电机重量(kg):1 kg
电机⾼度(mm):76 mm
螺杆⻓度:不同的长度可选
反馈装置:编码器(闭环版本)
订货编码:56H45MBG1202E2000-L1

尺寸图

外驱式滚珠丝杆直线步进电机-57H76MBG

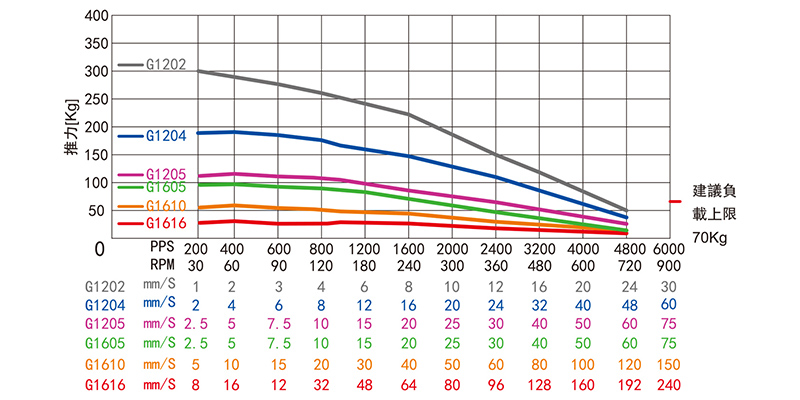

力矩曲线

外驱式滚珠丝杆直线步进电机-57H76MBG

文档下载

文件 类型 大小 最后更新 链接
57MBG pdf - 1月 / 18 / 2022   Download
