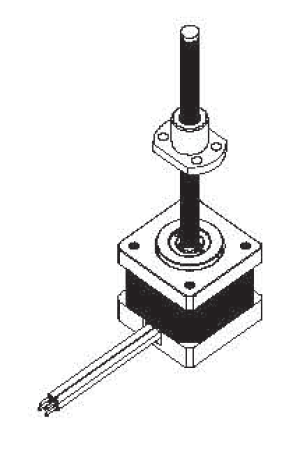

L35G0802 External Tpye

L35G0802 is an integrated stepper motor with a ball screw pair with a lead of 2mm and a screw diameter of 8mm. Particularly suitable for linear positioning applications where space is limited.

Features

  • Nema14 step servo motor
  • Longer life and higher accuracy
  • Different lengths available
  • G0802 ball screw
  • Microstep driver available
  • Closed-loop and open-loop versions are available

规格参数

推力(N):85 N
速度(mm/s):72 mm/s
法兰尺寸(mm):35 mm
机身长度(mm):34 mm
输出类型:外部驱动式
内置编码器:
可选:编码器
定制化:L1 Different lengths available
可选驱动器 / 控制器:

Motor Controllers / Drives available

 VERSIONS

ORDER IDENTIFIER

DIMENSIONS (MM)

L35H34G





Nut-G0802(Left)  G0805(Right)

Force-Velocity Curve-L35G

 *Measured in the laboratory, safety margin must be greater than the above value 30% to 50%



文档下载

文件 类型 大小 最后更新 链接
Yanlan Ball Screw Type Linear Actuator Catalog pdf 5.629MB 3月 / 18 / 2020   Download
35MBG-External_Linear_Actuator pdf 353.972KB 3月 / 16 / 2020   Download
