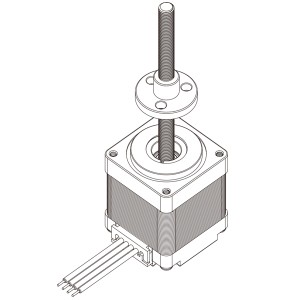

外驱式直线步进电机-11HY51

外驱式直线步进电机-11HY51

Nema11集成梯形丝杠电机,不带联轴器,电机与丝杠直接连接。 提供两种电机高度版本。 还提供用于位置反馈的内置编码器。

简要特性

  • 可选装高精度编码器
  • NEMA11法兰,28mm尺寸
  • 可配套驱动与控制器
  • 质量可靠,交货期快
  • 多种丝杆规格和行程可选

规格参数

型号代码:11HY51
相电流(A):1.0 A
静⼒矩(mN.m):120 mN.m
相电阻(Ohm):5.2 Ohm
相电感(mH):4.3 mH
转⼦惯量(gcm²):18 gcm²
电机重量(kg):0.18 kg
电机⾼度(mm):51 mm
螺杆⻓度:不同的长度可选
反馈装置:编码器(闭环版本)
订货编码:11HY34LT0502E2000-L1

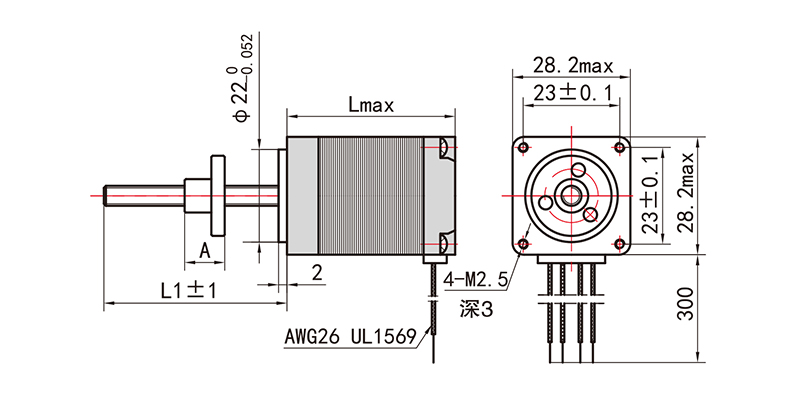

尺寸图

外驱式直线步进电机-11HY51

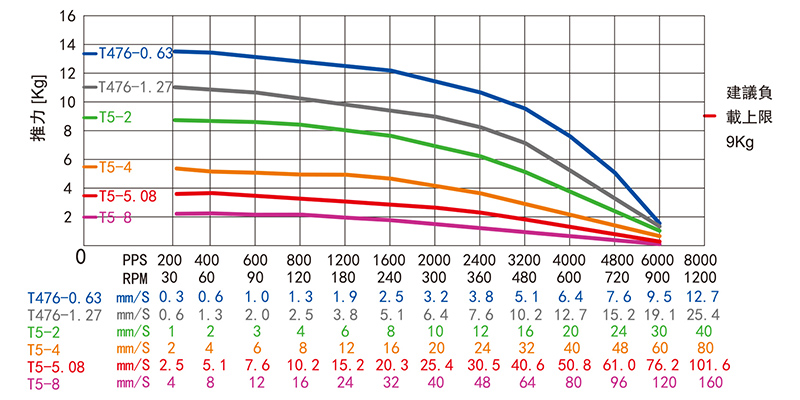

力矩曲线

外驱式直线步进电机-11HY51
