57mm外部驱动式直线步进电机-23HY56

57mm外部驱动式直线步进电机-23HY56

Nema23集成梯形丝杠电机,不带联轴器,电机与丝杠直接连接。 提供多种电机高度版本。 还提供用于位置反馈的内置编码器。

简要特性

  • ⼀体化结构
  • 提供多种规格
  • 更⻓的寿命和更⾼的精度
  • 提供不同⻓度
  • 提供内置编码器
  • 电机控制器/驱动器可⽤
  • 使⽤控制器时,0.0002mm /步

规格参数

型号代码:23HS56
相电流(A):3 A
静⼒矩(mN.m):1300 mN.m
相电阻(Ohm):1.1 Ohm
相电感(mH):3.2 mH
转⼦惯量(gcm²):280 gcm²
电机重量(kg):0.62 kg
电机⾼度(mm):56 mm
螺杆⻓度:不同的长度可选
反馈装置:编码器(闭环版本)
订货编码:23HS45T0502E2000-L1

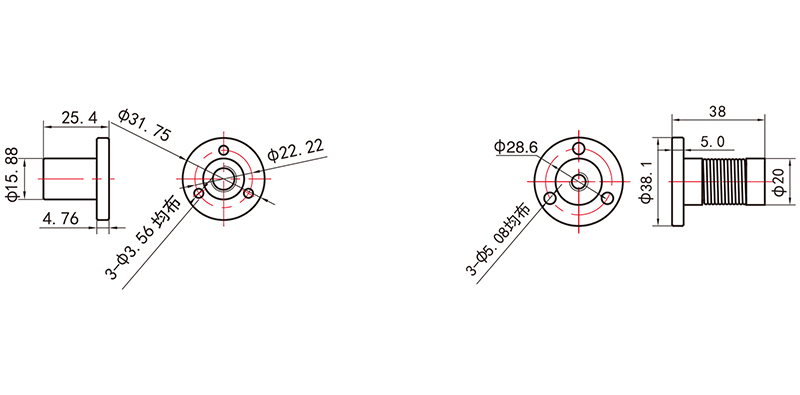

尺寸图

57mm外部驱动式直线步进电机-23HY56

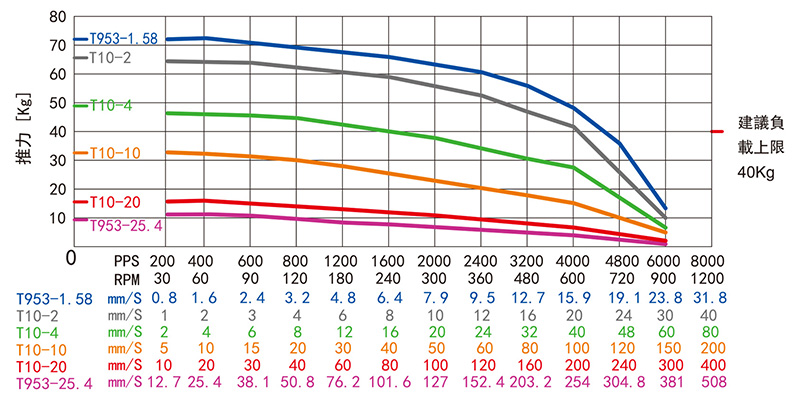

力矩曲线

57mm外部驱动式直线步进电机-23HY56

文档下载

文件 类型 大小 最后更新 链接
23HSY pdf - 1月 / 18 / 2022   Download
