28系列中空轴步进电机-11HS34N/H

28系列中空轴步进电机-11HS34N/H

灵活的紧凑型步进电机,尺寸为 NEMA 11 (28 mm),提供多种长度和不同的绕组,电机尾部可选装编码器。中空轴为透光,透线束,或安装机械轴提供了便利。

简要特性

  • 中空轴步进电机
  • 28系列法兰
  • 可配套编码器
  • 更长的寿命和更高的精度
  • 提供不同长度
  • 电机控制器/驱动器可用

规格参数

系列代码:11HS34N/H
相电流(A):0.75 A
静态⼒矩(mN.m):60 mN.m
电机⾼度“L“(mm):34 mm
电机重量(kg):120 kg
电机法兰(mm):28 mm
相电阻(Ohm):6.5 Ohm
相电感(mH):3.2 mH
转⼦惯量(gcm²):9 gcm²
反馈装置:编码器(闭环版本)
订货编码:11HS34N-E2000

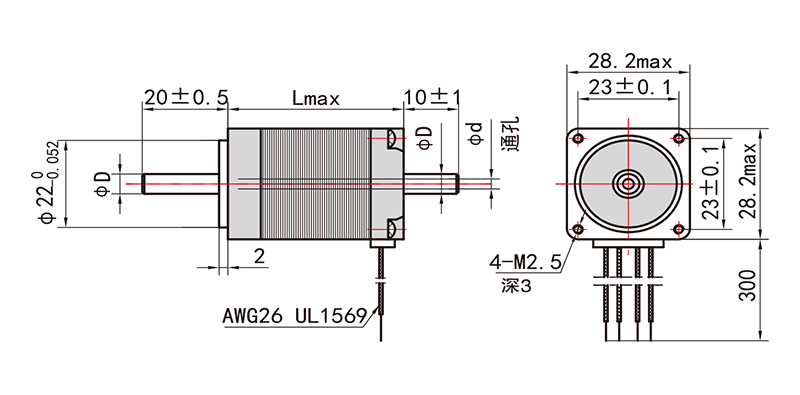

尺寸图

28系列中空轴步进电机-11HS34N/H

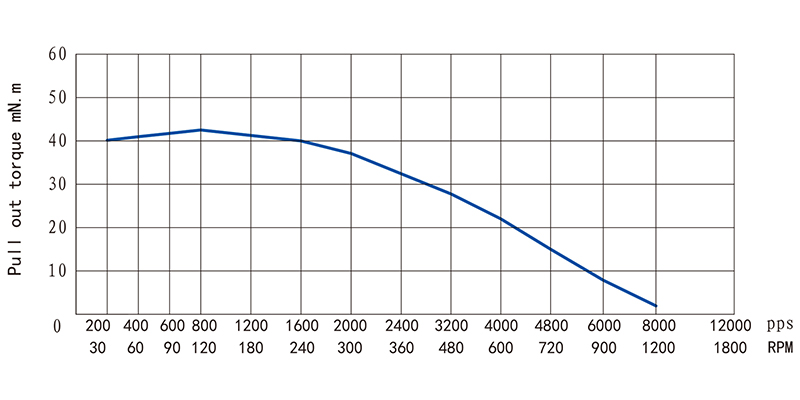

力矩曲线

28系列中空轴步进电机-11HS34N/H

文档下载

文件 类型 大小 最后更新 链接
11HYN pdf - 1月 / 18 / 2022   Download
