42系列步进电机NEMA17-17HS22

42系列步进电机NEMA17-17HS22

高性能的步进电机,尺寸为 NEMA 17 (42 mm),步距角1.8度,提供多种机身长度和不同的绕组。加装微型编码器可实现高精度闭环,齿轮箱和刹车亦可以提供。

简要特性

  • 微型步进电机
  • 42系列法兰
  • 可配套编码器/减速箱/齿轮箱
  • 提供不同长度
  • 电机控制器/驱动器可用

规格参数

系列代码:17HS22
相电流(A):0.8 A
静态⼒矩(mN.m):120 mN.m
电机⾼度“L“(mm):22 mm
电机重量(kg):0.14 kg
电机法兰(mm):42 mm
相电阻(Ohm):3.3 Ohm
相电感(mH):3.0 mH
转⼦惯量(gcm²):15 gcm²
反馈装置:编码器(闭环版本) 500/1000/2000/4000 CPR可选
订货编码:17HS48-E2000-R5

尺寸图

42系列步进电机NEMA17-17HS22

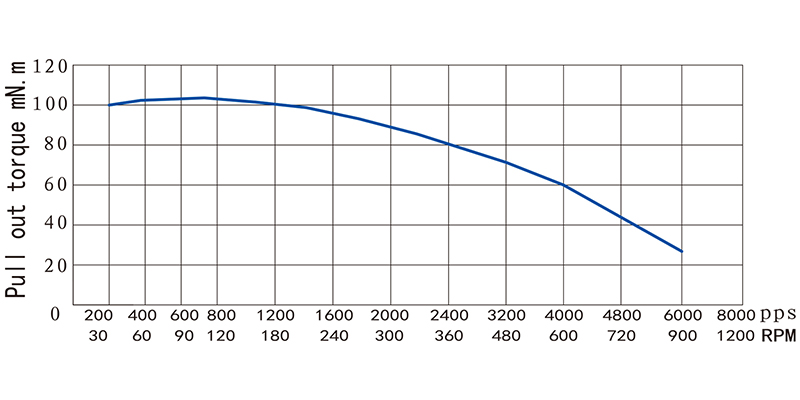

力矩曲线

42系列步进电机NEMA17-17HS22

文档下载

文件 类型 大小 最后更新 链接
17HS pdf - 1月 / 18 / 2022   Download
