57系列步进电机NEMA23-23HS82

高性能步进电机,尺寸为 NEMA 23 (57 mm),提供多种长度和不同的绕组,电机尾部可选装编码器。

简要特性

  • 两相步进电机
  • 57系列法兰
  • 可配套编码器
  • 更长的寿命和更高的精度
  • 提供不同长度
  • 电机控制器/驱动器

规格参数

系列代码:23HS82
相电流(A):4 A
静态⼒矩(mN.m):2.1 mN.m
电机⾼度“L“(mm):82 mm
电机重量(kg):1.2 kg
电机法兰(mm):57 mm
相电阻(Ohm):0.55 Ohm
相电感(mH):2.3 mH
转⼦惯量(gcm²):520 gcm²
反馈装置:编码器(闭环版本) 500/1000/2000/4000 CPR可选
订货编码:23HS45-E2000-R5

尺寸图

57系列步进电机NEMA23-23HS82

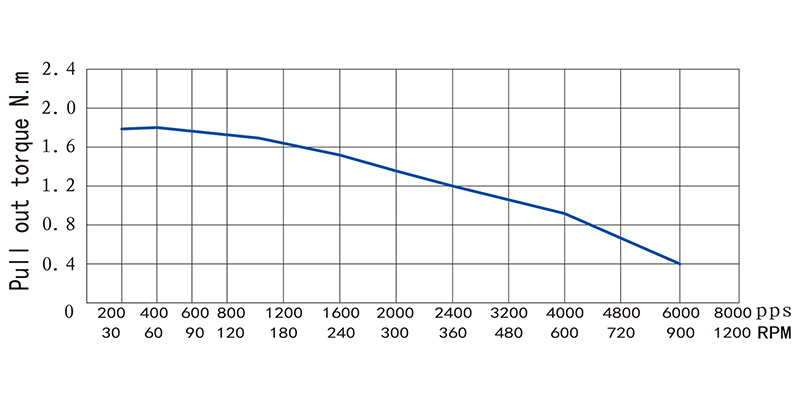

力矩曲线

57系列步进电机NEMA23-23HS82

文档下载

文件 类型 大小 最后更新 链接
23HS pdf - 1月 / 18 / 2022   Download
