86系列步进电机NEMA34-34HS98

86系列步进电机NEMA34-34HS98

灵活的紧凑型步进电机,尺寸为 NEMA 34 (86 mm),提供多种长度和不同的绕组,电机尾部可选装编码器。

简要特性

  • 步进电机
  • 86系列法兰
  • 可配套编码器
  • 更长的寿命和更高的精度
  • 提供不同长度
  • 电机控制器/驱动器可用

规格参数

系列代码:34HS98
相电流(A):6 A
静态⼒矩(mN.m):7 mN.m
电机⾼度“L“(mm):98 mm
电机重量(kg):2.7 kg
电机法兰(mm):86 mm
相电阻(Ohm):0.4 Ohm
相电感(mH):3.8 mH
转⼦惯量(gcm²):1700 gcm²
反馈装置:编码器(闭环版本) 500/1000/2000/4000 CPR可选
订货编码:34HS76-E2000-R14

尺寸图

86系列步进电机NEMA34-34HS98

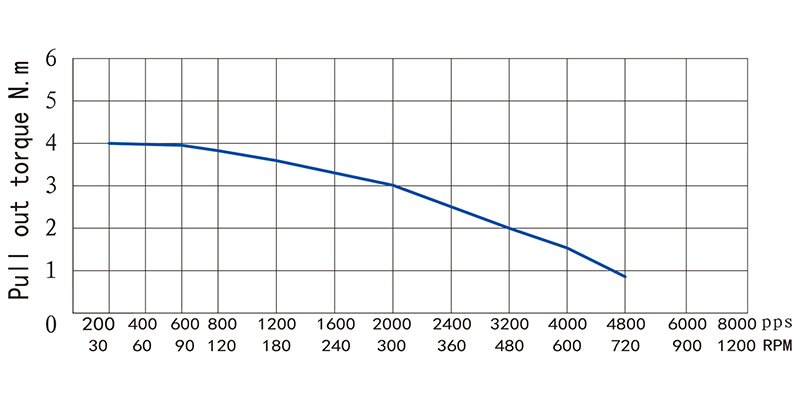

力矩曲线

86系列步进电机NEMA34-34HS98

文档下载

文件 类型 大小 最后更新 链接
34HS pdf - 1月 / 18 / 2022   Download
