20系列中空轴步进电机-8HY30N/H

20系列中空轴步进电机-8HY30N/H

灵活的紧凑型步进电机,尺寸为 NEMA 8 (20 mm),提供多种长度和不同的绕组,电机尾部可选装编码器。中空轴为透光,透线束,或安装机械轴提供了便利。

简要特性

  • 中空轴步进电机
  • 20系列法兰
  • 可配套编码器
  • 更长的寿命和更高的精度
  • 提供不同长度
  • 电机控制器/驱动器可用

规格参数

系列代码:8HY30N/H
相电流(A):0.6 A
静态⼒矩(mN.m):18 mN.m
电机⾼度“L“(mm):30 mm
电机重量(kg):0.06 kg
电机法兰(mm):20 mm
相电阻(Ohm):6.5 Ohm
相电感(mH):1.7 mH
转⼦惯量(gcm²):2 gcm²
反馈装置:编码器(闭环版本)
订货编码:8HS30N-E2000

尺寸图

20系列中空轴步进电机-8HY30N/H

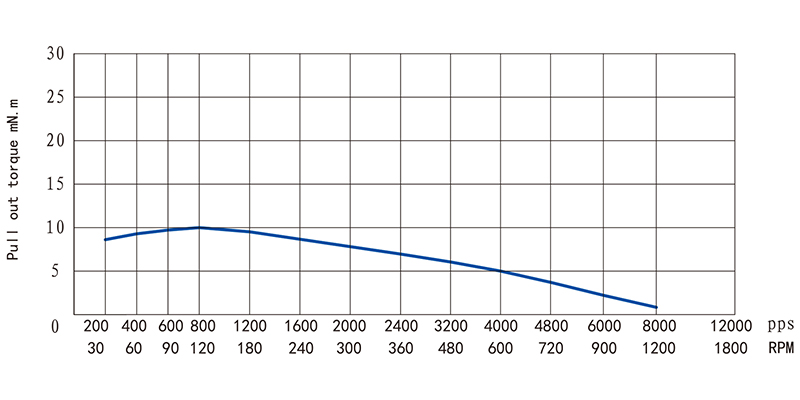

力矩曲线

20系列中空轴步进电机-8HY30N/H

文档下载

文件 类型 大小 最后更新 链接
8HYN pdf - 1月 / 18 / 2022   Download
